ホーム > 製品情報 > 回路保護 > 多層バリスタ > ESD Suppressor MLVS AM

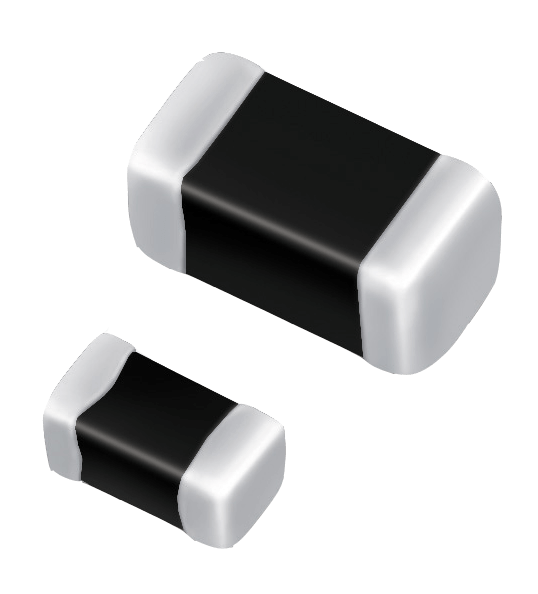

ESD Suppressor MLVS AM

ESD Suppressor MLVS series Automotive

車載向け：MLVSシリーズ製品は、SMDタイプの保護部品です。サイズは (EIA) 0402 / 0603 / 0805 / 1206があります。サイズは、（EIA）0102 / 0603 / 0805 / 1206に含まれています。幅コンデンサ（30～150 pF）、低電圧電圧（17～168 V）です。

天線頻譜方案

EIA	PN	Working voltage		Varistor voltage		Clamping Voltage		Capacitance		Peak current	Transient energy
		VRMS	VDC	VV		Vc		Cp		imax	Wmax
		max	max	min	max	Condition	max	Condition	Type	max	max
0402	MLVS0402AM04241	4	5.5	6.5	9.4	1A	22	1MHz	240	20	0.04
0402	MLVS0402AM06121	6	9	11	16.5	1A	32	1MHZ	120	20	0.05
0402	MLVS0402AM08850	8	11	14	17.5	1A	35	1MHz	85	20	0.05
0402	MLVS0402AM10101	11	14	18	22.5	1A	44	1MHz	100	10	0.02
0402	MLVS0402AM14750	14	18	20	26.5	1A	45	1MHz	75	20	0.05
0402	MLVS0402AM142R5	14	18	79	89	1A	151	1MHz	2.5		0.05
0603	MLVS0603AM02481	2.5	3.3	4	6.5	1A	17	1MHz	480	20	0.04
0603	MLVS0603AM04301	4	5.5	6.4	9.7	1A	21	1KHz	300	30	0.1
0603	MLVS0603AM06241	6	9	11	15.5	1A	30	1MHz	240	30	0.1
0603	MLVS0603AM07241	7	9	11	15.5	1A	30	1MHz	240	30	0.1
0603	MLVS0603AM11500	11	14	16.5	22	1A	40	1MHz	50	30	0.1
0603	MLVS0603AM14150	14	16	23	34.2	1A	70	1MHz	15	5	0.03
0603	MLVS0603AM14101	14	18	19.8	25.2	1A	44	1KHz	100	30	0.2
0603	MLVS0603AM17750	17	22	25	41	1A	54	1MHz	75	30	0.075
0603	MLVS0603AM20800	20	26	30	43	1A	67	1MHz	80	30	0.1
0603	MLVS0603AM25900	25	31	35	43.9	1A	71	1KHz	90	30	0.2
0603	MLVS0603AM25120	25	32	51.9	71	1A	124	1MHz	12	5	0.1
0603	MLVS0603AM30350	30	38	42	51	1A	80	1MHz	35	30	0.1
0805	MLVS0805AM04501	4	5.5	7.8	12	1A	22	1KHz	500	80	0.1
0805	MLVS0805AM06421	6	9	18	18	1A	30	1KHz	420	80	0.2
0805	MLVS0805AM08361	8	11	14	20	1A	32	1KHz	360	100	0.3
0805	MLVS0805AM11401	11	14	17.2	21	1A	38	1KHz	400	100	0.1
0805	MLVS0805AM14351	14	18	19.8	25.2	1A	44	1KHz	350	120	0.3
0805	MLVS0805AM17401	17	22	24.3	30.7	1A	50	1KHz	400	120	0.3
0805	MLVS0805AM20221	20	26	29.7	37.3	1A	56	1KHz	220	100	0.4
0805	MLVS0805AM25251	25	31	35.1	43.9	1A	71	1KHz	250	100	0.3
0805	MLVS0805AM30201	30	38	42.3	52.7	1A	81	1KHz	200	100	0.3
0805	MLVS0805AM35171	35	45	55	61	1A	93	1KHz	170	80	0.1
1206	MLVS1206AM04152	4	5.5	8	13	1A	23	1KHz	1500	200	0.3
1206	MLVS1206AM11461	11	14	18	21.6	1A	38	1KHz	460	100	0.3
1206	MLVS1206AM11641	11	14	18	21.6	1A	36	1KHz	640	200	0.5
1206	MLVS1206AM14701	14	16	19	25.2	1A	42	1KHz	700	200	0.5
1206	MLVS1206AM17651	17	22	24.3	30.7	1A	48	1KHz	650	200	0.3
1206	MLVS1206AM20601	20	26	29.7	37.3	1A	58	1KHz	600	200	0.7
1206	MLVS1206AM25551	25	31	35.1	43.9	1A	69	1KHz	550	200	1
1206	MLVS1206AM30501	30	38	42.3	52.7	1A	81	1KHz	500	200	1.1
1206	MLVS1206AM35201	35	45	54	62	1A	108	1KHz	200	200	1.1
1206	MLVS1206AM40181	40	56	63	77	1A	110	1KHz	180	200	1
1206	MLVS1206AM50251	50	65	76	92	1A	138	1KHz	250	100	0.5
1206	MLVS1206AM60121	60	85	100	120	1A	168	1KHz	120	100	0.7
1210	MLVS1210AM04212	4	5.5	9	14	2.5A	28	1KHZ	2100	400
1210	MLVS1210AM14112	14	18	22	29	2.5A	45	1KHZ	1100	500
1210	MLVS1210AM18601	18	26	31	38	2.5A	60	1KHZ	600	400
1210	MLVS1210AM34351	34	48	54	67	2.5A	100	1KHZ	350	300
1210	MLVS1210AM46301	46	60	69	83	2.5A	125	1KHZ	300	450
1210	MLVS1210AM50211	50	65	73	91	2.5A	135	1KHZ	210	300
1210	MLVS1210AM60231	60	85	90	110	2.5A	165	1KHZ	230	400
1210	MLVS1210AM75111	75	100	108	132	2.5A	190	1KHZ	110	200
1210	MLVS1210AM107191	107	120	135	165	2.5A	220	1KHZ	190	200
2220	MLVS2220AM14832	14	16	21.4	27.8	10A	55	1KHZ	8300	1500
2220	MLVS2220AM14193	14	16	21.4	27.9	10A	55	1KHZ	19000	4000
2220	MLVS2220AM50652	50	65	73.8	90.2	10A	140	1KHZ	6500	4500
